超音波の「流れとかたち・コンストラクタル法則」Ｎｏ．９

報道関係各位
　　　　　　　　　　　　　　　　　　　　　　　　　　2018年10月11日
　　　　　　　　　　　　　　　　　　　　　　　超音波システム研究所

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

超音波の「流れとかたち・コンストラクタル法則」Ｎｏ．９

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

超音波システム研究所（所在地：東京都八王子市）は、
　流れとかたちに関する「コンストラクタル法則」を利用した、
　超音波利用（非線形現象の制御）技術を開発しました。

参考動画のような、川の流れの観察をヒントに開発しました。

具体的には

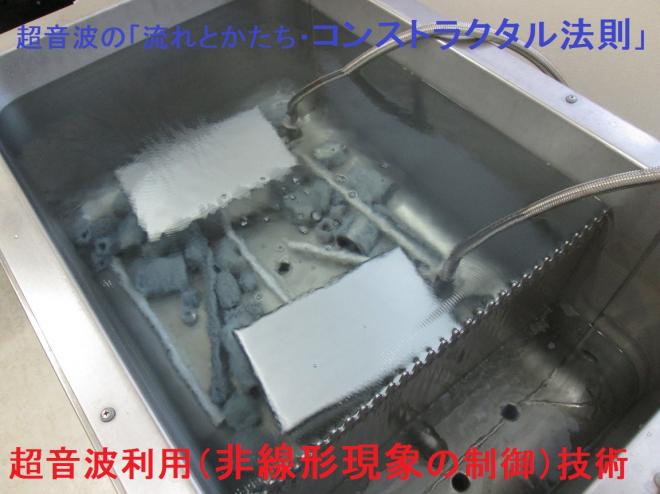

　添付写真のような、
　ＬＣＰ樹脂あるいはステンレスをシリコーンで覆った部材を
　超音波水槽内に設置する方法です。
　（大型装置の場合、水槽に合わせた部材をせいさくします）

超音波利用に関して
　流れの観察経験により
　音響流（超音波の非線形現象）を直感的に
　とらえられると考えています。

音響流＜一般概念＞
有限振幅の波が
　気体または液体内を伝播するときに、
　音響流が発生する。

音響流は、
　波のパルスの粘性損失の結果、
　自由不均一場内で生じるか、
　または
　音場内の
　障害物（洗浄物・治具・液循環）の近傍か
　あるいは
　振動物体の近傍で
　慣性損失によって生じる
　物質の一方性定常流である。
